| Systém: | FV AQUA |
| Materiál: | PPR |
| Standard: | ČSN EN ISO 15874, DIN 8077, DIN 8078 |
| Poznámka: | Propojení trubek různých průměrů se sníženou tlakovou ztrátou. |
Hledaný výraz musí mít více jak 2 znaky.
FV PPR redukce vnitřní / vnější
Pitná voda
Vytápění, chlazení
Bazény
Chemický průmysl
Lodní stavitelství
Infrastruktura
Průmyslové chlazení
Užitková voda
Geotermie

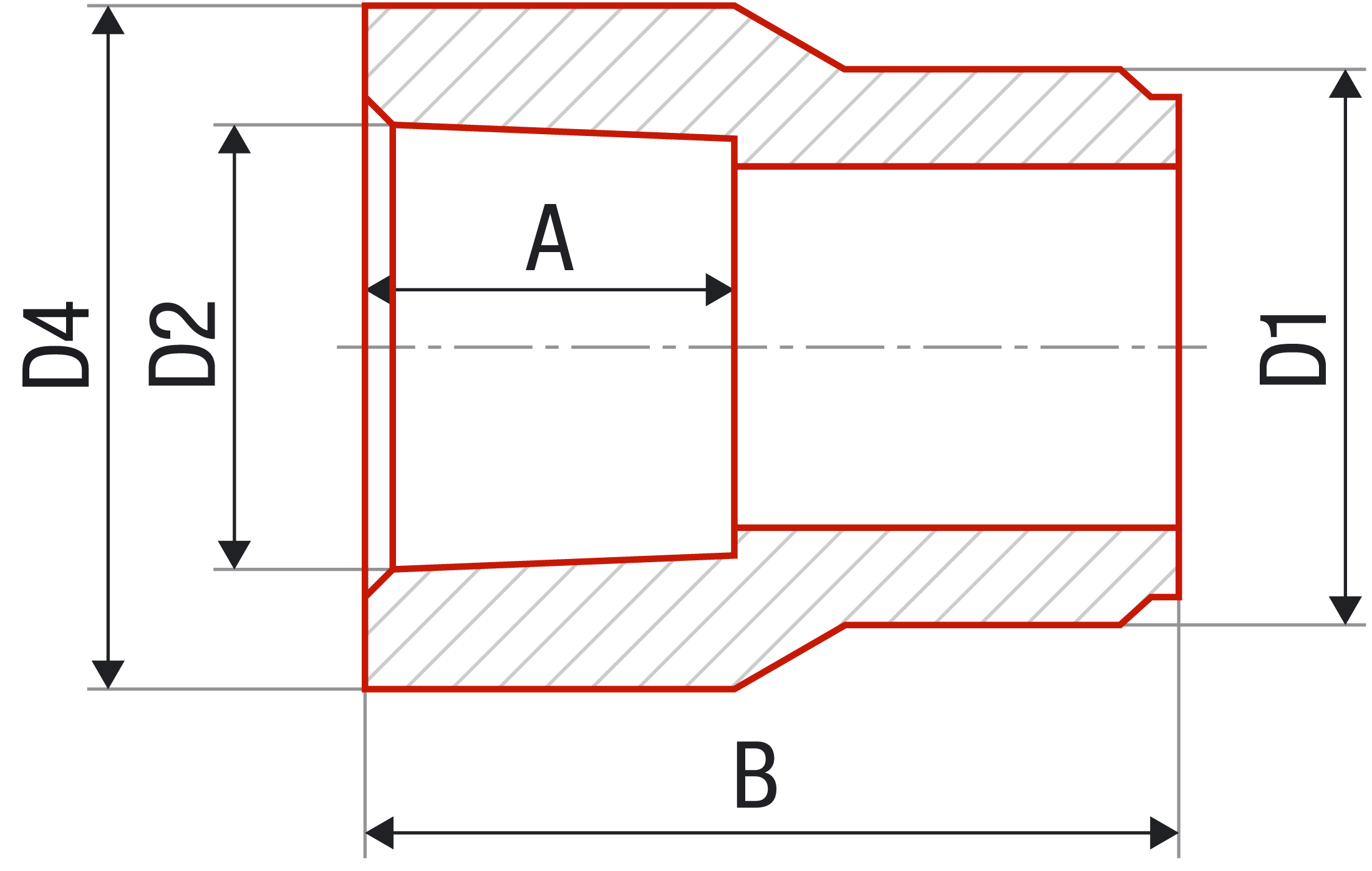

| Rozměry | Jednotka | Velké balení | Malé balení | Hmotnost [kg/ks] | Objem [dm3/ks] | Katalogové číslo | Katalogové číslo - zelené | Katalogové číslo - bílé *1 | D1 [mm] | D2 [mm] | D4 [mm] | A [mm] | B [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 x 16 | ks | 400 | 50 | 0,01 | 0,02 | AA210020016 | BA210020016 | WA210020016 | 20 | 16 | 24,0 | 13,3 | 28,4 |
| 25 x 16 | ks | 300 | 50 | 0,01 | 0,03 | AA210025016 | BA210025016 | WA210025016 | 25 | 16 | 30,1 | 13,3 | 31,8 |
| 25 x 20 | ks | 400 | 50 | 0,01 | 0,05 | AA210025020 | BA210025020 | WA210025020 | 25 | 20 | 30,1 | 14,5 | 34,2 |
| 32 x 20 | ks | 300 | 10 | 0,03 | 0,13 | AA108040004 | BA210032020 | WA210032020 | 32 | 20 | 33,8 | 14,5 | 35,4 |
| 32 x 25 | ks | 200 | 10 | 0,03 | 0,12 | AA210032025 | BA210032025 | WA210032025 | 32 | 25 | 36,0 | 16,0 | 38,9 |
| 40 x 20 | ks | 180 | 10 | 0,02 | 0,13 | AA210040020 | BA210040020 | WA210040020 | 40 | 20 | 40,0 | 14,5 | 41,5 |
| 40 x 25 | ks | 180 | 10 | 0,03 | 0,16 | AA210040025 | BA108075004 | WA210040025 | 40 | 25 | 37,9 | 16,0 | 43,5 |
| 40 x 32 | ks | 120 | 10 | 0,04 | 0,24 | AA210040032 | BA108090004 | WA210040032 | 40 | 32 | 47,3 | 18,1 | 50,7 |
| 50 x 32 | ks | 80 | 10 | 0,05 | 0,27 | AA210050032 | BA210050032 | WA210050032 | 50 | 32 | 50,3 | 18,1 | 50,7 |
| 50 x 40 | ks | 60 | 10 | 0,05 | 0,30 | AA210050040 | BA210050040 | WA210050040 | 50 | 40 | 60,5 | 20,5 | 49,8 |
| 63 x 32 | ks | 60 | 10 | 0,07 | 0,32 | AA210063032 | BA210063032 | WA210063032 | 63 | 32 | 48,2 | 18,1 | 43,5 |
| 63 x 40 | ks | 50 | 10 | 0,08 | 0,40 | AA210063040 | BA210063040 | WA210063040 | 63 | 40 | 59,7 | 20,5 | 52,0 |
| 63 x 50 | ks | 40 | 10 | 0,12 | 0,60 | AA210063050 | BA210063050 | WA210063050 | 63 | 50 | 74,3 | 23,5 | 62,0 |
| 75 x 40 | ks | 20 | 2 | 0,12 | 0,60 | AA210075040 | BA210075040 | WA210075040 | 75 | 40 | 93,2 | 20,5 | 64,5 |
| 75 x 50 | ks | 20 | 5 | 0,12 | 0,80 | AA210075050 | BA210075050 | WA210075050 | 75 | 50 | 93,2 | 23,5 | 57,5 |
| 75 x 63 | ks | 24 | 2 | 0,21 | 1,37 | AA210075063 | BA210075063 | WA210075063 | 75 | 63 | 93,2 | 27,4 | 72,2 |
| 90 x 63 | ks | 25 | 1 | 0,24 | 0,98 | AA210090063 | BA210090063 | WA210090063 | 90 | 63 | 94,8 | 27,4 | 70,8 |
| 90 x 75 | ks | 20 | 1 | 0,27 | 2,40 | AA210090075 | BA210090075 | WA210090075 | 90 | 75 | 106,0 | 31,0 | 73,2 |
| 110 x 75 | ks | 10 | 1 | 0,30 | 1,32 | AA210110075 | BA210110075 | WA210110075 | 110 | 75 | 125,8 | 30,0 | 64,0 |
| 110 x 90 | ks | 9 | 1 | 0,50 | 2,80 | AA210110090 | BA210110090 | WA210110090 | 110 | 90 | 125,8 | 35,5 | 91,7 |
| 125 x 110 * | ks | 3 | 1 | 1,03 | 3,52 | BA210125110 | 125 | 110 | 134,6 | 85,0 | 225 |
* Zelená redukce 125 x 110 pro svařování natupo.
*1 Potrubí a tvarovky bílé barvy jsou pouze na objednání.
-
Tipy pro instalatéry Můžete rozvod topení udělat z PPR trubek?
Ano a velmi spolehlivý! Tlaková řada PN 20 plně dostačuje. Ještě lepší jsou ale PPR trubky STABI s hliníkovou vložkou a vícevrstvé. -
