FV Kalkulátor podlahového vytápění - legenda

01

Přehled budovy

Název místnosti = lze zadat libovolný název kalkulované místnosti
Plocha místnosti (m2) = uvažovaná vytápěná plocha místnosti v m2
Rozteč potrubí (mm) = rozteč nebo také hustota pokládky potrubí

Rozteč trubek
(hustota pokládky)

Spotřeba trubek

Použití

100 mm

10 m/m2

  • Koupelny a místnosti s vyšší teplotou interiéru (kolem 24 °C).
    V případě kdy má podlahová krytina vysoký tepelný odpor (parkety z tvrdého dřeva, mramorové dlaždice, kámen apod.).
  • Vhodné pro starší budovy s velmi vysokou potřebou tepla (nezateplené budovy, staré kamenné budovy).
  • Rodinné domy, a místnosti kdy se podlahou bude i chladit.

150 mm

6,6 m/m2

  • Obvyklá hustota trubek v běžných místnostech s průměrnou potřebou tepla = pobytové místnosti-místnosti s trvalým pobytem osob (pokoje, obývací pokoj, kuchyň, ložnice).
  • Ideální k tepelnému čerpadlu, kdy bude fungovat co nejvíce efektivněji.
  • Vhodné k plovoucím podlahám s vyšším tepelným odporem .

200 mm

5 m/m2

  • Obvyklá hustota trubek v běžných místnostech s průměrnou potřebou tepla (chodby, haly, schodiště, prádelny, šatny RD).
  • Moderní nízkoenergetické a pasivní domy .
  • Vhodné k plynovému kotli, který nemá problém s vyšší teplotou otopné vody proti tepelnému čerpadlu.
  • Vhodné k dobře vodivým podlahovým krytinám.

250 či 300 mm

3,3 m/m2

  • Průmyslové, skladové prostory, dílny, garáže a místnosti s temperací teploty.
  • Ostatní prostory, kde jsou dostačující požadované nižší teploty interiéru (15–18 °C).

Okrajová zóna (m2) = okrajová zóna se umisťuje k okenní stěně či do rohu objektu v šířce 0,5 až 1,0 m. Používá se při předpokládané vyšší tepelné ztrátě a požadavku tepla v tomto místě.

Je na posouzení zda je nutná, u moderních domů není nutná.

Rozteč potrubí okrajové zóny (mm) = rozteč neboli - hustota pokládky potrubí v okrajové zóně (vhodné rozteče jsou 100 a 150 mm)

Přidat místnost = přidá další uvažovanou místnost pro výpočet

Další krok = další krok a postup výběru výpočtu

02

Volba systému podlahového vytápění

FV systémová role a  FV EPS systémová role  jsou pro pokládku formou sponek TACKER, na obou je pro orientaci pokládky geometrie s rastrem 5×5 cm – rozteč pokládky trubek lze udělat libovolnou. Role a folie se mezi sebou lepí.

FV NOP SOLO,  FV NOP ISO, FV NOP ISO PLUS  mají NOP výstupky = přímá pokládka a umístění trubky dimenze 16, 17, 18 do výstupků. Rozteč výstupků v desce 5 cm. NOP desky se mezi sebou spojují NOP výstupky dvou sousedních desek přes sebe.

Další krok = další krok a postup výběru výpočtu

03

Typ a průměr potrubí

MULTIPERT-AL :

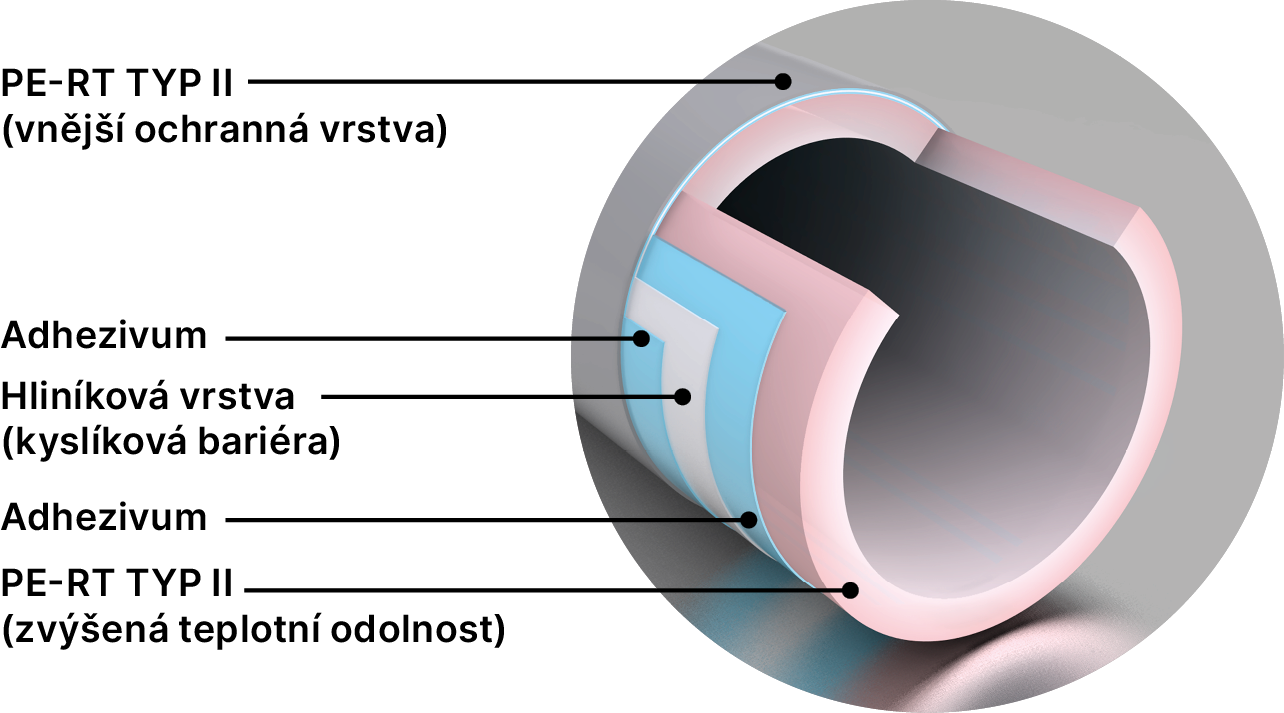

Unikátní 5-ti vrstvá trubka spojující všechny výhody polyetylenových a ko­vových trubek. Vnější a vnitřní vrstva je z moderního materiálu PE-RT, mo­difikového polyethylenu střední hustoty, který vykazuje vynikající teplotní a mechanickou odolnost. AL vrstva zajišťuje teplotní a tlakovou odolnost a tvarovatelnost trubky. Extrémně nízká teplotní roztažnost, vysoká odolnost proti lomu a otěru, dokonalá těsnost kyslíkové bariéry z EVOH. T max 95 °C - Maximální teplota použití 95 °C.

TRUBKA MÁ TVAROVOU PAMĚŤ, SNADNOU TVAROVATELNOST A VYSOKOU MECHANICKOU ODOLNOST.

MULTIPERT-5 :

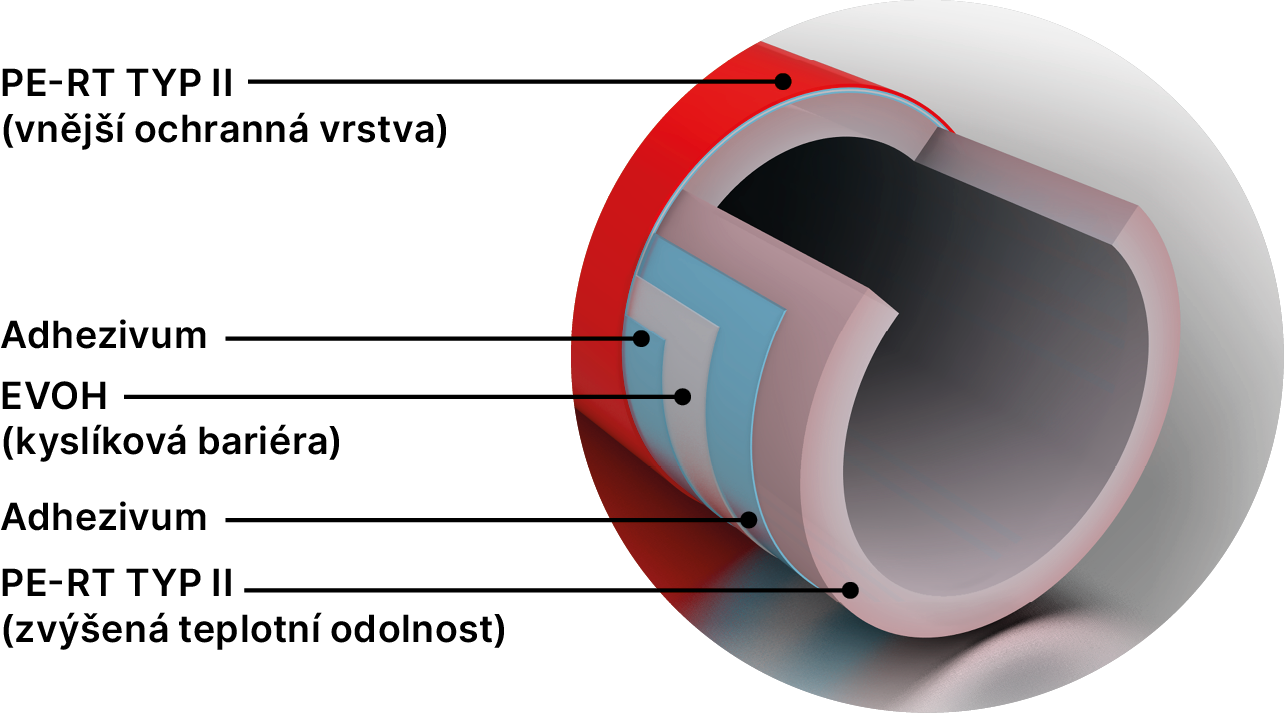

Kvalitní systémové trubky z PE-RT typ II pro podlahové, stěnové nebo stropní vytápění či chlazení, přívody k radiátorům a fancoilům. Pětivrstvá konstrukce - dlouhodobá životnost a dokonalá těsnost kyslíkové bariéry z EVOH. T max 95 °C - Maximální teplota použití 95 °C.

VYSOKÁ FLEXIBILITA, PROTI MULTIPERT-AL NEMÁ TVAROVOU PAMĚT

Další krok = další krok a postup výběru výpočtu

04

Skříň na rozdělovač

Pod omítku :

Umístění a zabudování pro vestavbu pod omítku / do zdi.
Skříň je zapuštěná ve zdi, přední strana s dvířky je souběžně s úrovní stěny.
Zadní stěna s upevňovacím držákem pro připevnění rozdělovače a elektropříslušenství.

Na omítku :

Umístění na zeď, skříň je přiznaná a vystupuje hloubkou konstrukce ze zdi.
Zadní stěna s upevňovacím držákem pro připevnění rozdělovače a elektropříslušenství.

05

Další příslušenství/doplňkové příslušenství

THM upevňovací lišta 16-20
K uložení systémových trubek s fixací. Na zadní straně s lepící páskou pro rychlé přichycení k podkladu. Minimální rozteč trubek 50 mm, délka lišty 1000 mm. Univerzální pro trubky o průměrech 16 - 20 mm. Použití k fixaci potrubí či stěnovou montáž potrubí. (doplňkové příslušenství)

THM spona pro upevňovací lištu
Spona pro ukotvení THM upevňovací lišty. Spona bezpečně udrží upevňovací lištu v deskách EPS i při použití v prašném prostředí. (doplňkové příslušenství)

THM směšovací souprava
Směšovací souprava pro rozdělovač podlahového vytápění.
Používá se v případě kombinace podlahového vytápění s radiátory nebo okruhem s potřebou vyššího průtoku (oběhu média) jiného než pro podlahové vytápění. Slouží jako by-pass pro vytápění.
Nastavitelné oběhové čerpadlo pro 100 až 200 m2. Souprava obsahuje regulační ventil (regulační ventil by-passu), oběhové čerpadlo Wilo, elektrickou řídící jednotku čerpadla, teploměr přívodní vody. Připojení 1".

THM teploměr příložný modrý
Doplňkový teploměr pro rozdělovač pro zpětný okruh (modrá barva). Rozdělovač podlahového vytápění je již standardně vybaven základním nalepovacím teploměrem se stupnicí (teplota se zobrazuje změnou barvy na stupnici).
(doplňkové příslušenství)

THM teploměr příložný červený
Doplňkový teploměr pro rozdělovač pro přívodní okruh (červená barva). Rozdělovač podlahového vytápění je již standardně vybaven základním nalepovacím teploměrem se stupnicí (teplota se zobrazuje změnou barvy na stupnici).
(doplňkové příslušenství)

THM dilatační pás 100 mm × 2000 mm
Spárový profil pro oddělení jednotlivých dilatujících polí.
Vytváří trvale elastické spáry v betonových a anhydritových podlahách
(doplňkové příslušenství)

THM termopohon
Pro elektronické ovládání jednotlivých okruhů ventilů rozdělovače.
Varianta NC (bez proudu uzavřený). (doplňkové příslušenství)

THM pokojový termostat
Základní elektronický regulátor teploty 230 V pro jednotlivé místnosti v kombinaci s termopohony. Příslušenstvím je také adaptér pro instalaci na omítku. Pracovní rozsah: 5 - 30 °C. Možnost ovládání až 15 ks termohlavic.

THM zátka rozdělovače KZI 3/4"
Slouží k uzavření nepoužívaného okruhu na rozdělovači podlahového vytápění. Možnost vytvoření rezervy pro budoucí rozšíření vytápěného prostoru.

FV kohout kulový 1" v provedení červený/modrý
Kulový kohout pro uzavření rozdělovače podlahového vytápění. Instaluje se před přívodní a zpětnou částí rozdělovače (1 rozdělovač = 1 modrý a 1 červený kulový kohout)


06

VÝSLEDKY

Výpis se seznamem potřebného materiálu s objednacími kódy pro podlahové vytápění dle zadání.

  • Položky označené hvězdičkou (*) jsou povinné.
  • Položky označené hvězdičkou (*) jsou povinné.
