Montážní instrukce pro pokládku a spojování

Pro infrastrukturní rozvody vody případně I jiných médií jsou určeny trubky FV HDPE 100 a trubky HDPE 100 RC (Resistent to Cut tj. odolné proti poškození a šíření trhliny). Jsou vyráběny z tzv. lineárního vysokohustotního polyethylenu (označovaného HDPE, PEHD nebo l-PE).

Pevnost MRS je pro HDPE 100 10 MPa tedy 2,5 x větší než u dosud běžně používaného nízkohustotního rozvětveného polyethylenu (LDPE). Pro daný tlak se tak výrazně zmenšila tloušťku stěny a hydraulické parametry. HDPE 100 má i vyšší odolnost vůči poškození a lepší chemickou odolnost. a je lepší v řadě dalších vlastností.

Trubky HDPE 100 RC se vyznačují zvýšenou houževnatostí, odolností proti poškození bodovým zatížením a proti šíření trhlin a jsou vhodné pro pokládku za extrémních podmínek.

OBLAST POUŽITÍ FV HDPE POTRUBÍ

FV HDPE 100 a FV HDPE 100 RC tlakové trubky lze použít:

  • k dopravě pitné a užitkové vody
  • k dopravě běžných chladicích a nemrznoucích směsí
  • k dopravě některých vodních suspenzí
  • k dopravě některých chemikálií
  • k dopravě vzduchu a jiných plynů
  • k hydropřepravě abrazivních materiálů
  • pro primární okruhy a výměníky tepelných čerpadel
  • pro zasněžovací zařízení (sněhová děla)
  • pro stavbu tlakových a podtlakových kanalizačních řadů

Dopravovat lze tekuté i sypké látky pokud u n ich nehrozí vznik elektrostatického náboje. Potrubí z HDPE je odolné vůči běžným chemikáliím, nedoporučuje se ale použit pro dopravu pitné vody v půdách silně kontaminovaných organickými látkami

POKLÁDKA

Při pokládce je nutno dodržet požadavky ČSN EN 805 ohledně vzdáleností od konstrukcí a kabelů a ochranných pásem. Trubky pro dopravu pitné vody se ukládají zásadně do nezámrzné hloubky dle ČSN 73 6005:

  • V chodníku a ve volném terénu mimo zástavbu minimálně 1,00 až 1,60m (dle druhu a vlastností zeminy).
  • Ve vozovce min. 1,5m.

U mělkých uložení je potřeba provést opatření proti zamrznutí vodovodu izolací případně vyhříváním.

Délkové dilatace potrubí není nutné při uložení v zemi řešit. Kompenzace dilatací je naopak nutná v případě vedení potrubí nad zemí a v budovách a to vzhledem k vysokému koeficientu tepelné roztažnosti (0,2 mm/m.K).

Dostatečnou pozprnost je potřeba věnovat výkopu a uložení potrtubí. Šířka výkopu musí umožnit bezpečnou manipulaci s trubkou včetně jejího spojování a dostatečné hutnění zeminy v okolí trubky, dle podmínek a účelu použití.

Šířka výkopu závisí na průměru potrubí a požadované hloubce výkopu.

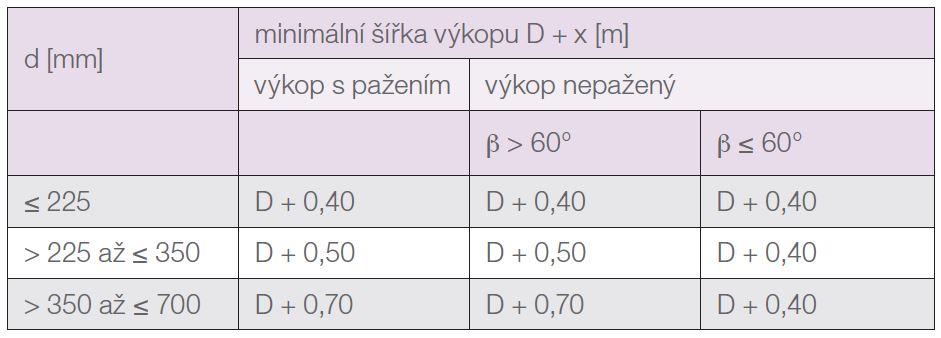

MINIMÁLNÍ ŠÍRKA VÝKOPU DLE PRŮMERU POTRUBÍ:

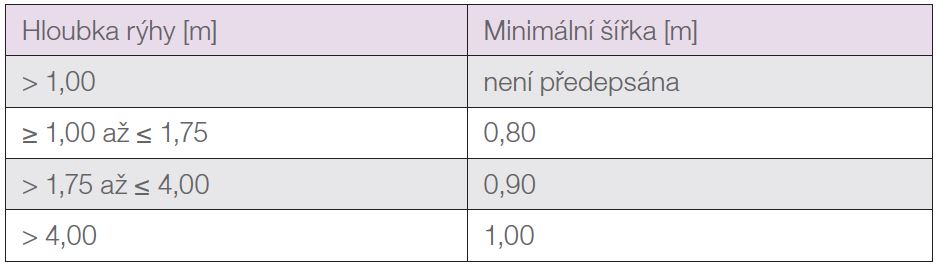

MINIMÁLNÍ ŠÍŘKA VÝKOPU DLE HLOUBKY VÝKOPU:

d – vnější průměr trubky v mm, D – vnější průměr trubky v m , β – úhel nepažené stěny výkopu. Nejmenší pracovní vzdálenost mezi stěnou trubky a stěnou výkopu (pažením) je x / 2

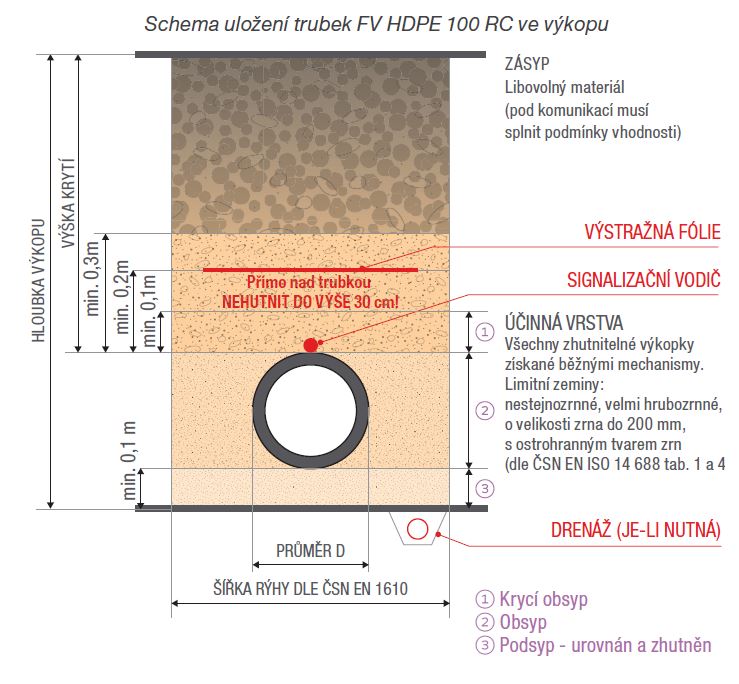

Za účinnou vrstvu se při ukládání potrubí považuje zemina pod trubkou a do 15 cm nad horní okraj trubky (viz schematické řezy uložení). Násyp a hutnění se provádí po vrstvách, vždy po obou stranách trubky. U trubek od průměru 110 mm a výše se hutní ručně nebo lehkou hutnicí technikou. Přímo nad trubkou se do výše 30 cm nehutní. Při hutnění se potrubí nesmí výškově nebo stranově posunout.

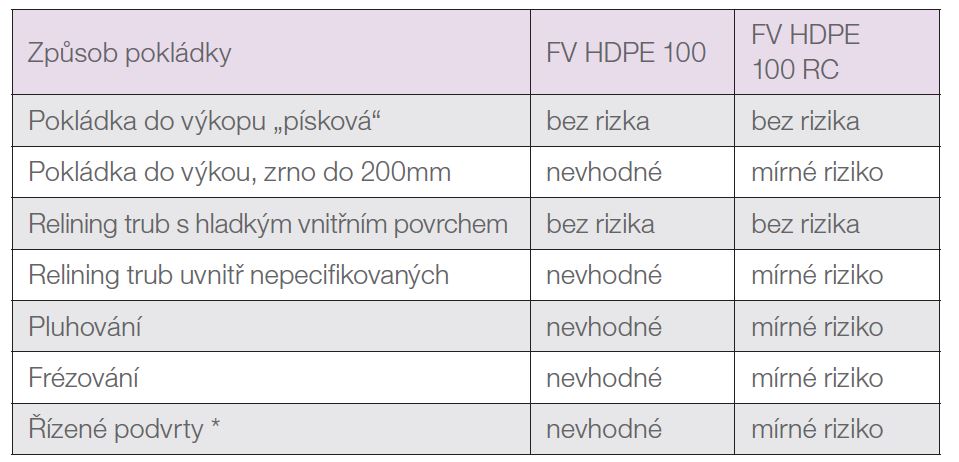

Trubky z PE 100RC lze použít pro tzv. “bezpískovou pokládku“ do většiny běžných výkopků a zasypat přímo vkopaným maeriálem a to až do 50% příměsi kameniva o velikosti do 250 mm.

Trubky z PE100 se ukládají do výkopu na pískové nebo štěrkopískové lože (podsyp) o minimální tloušťce L = 10 cm. Zemina se nemusí hutnit, nesmí však být příliš nakypřena. Obsyp v účinné vrstvě se pro potrubí z HDPE 100 a tvarovky provádí zásadně pískem nebo zeminou bez ostrohranných částic.

Trubky se nesmí klást na zmrzlou zeminu. Musí na terénu ležet v celé délce, bez bodových styků na výčnělcích horniny nebo na hrdlech - u mechanických tvarovek nebo elektrotvarovek se vytvoří montážní jamky. Úhel uložení, tj. styku s ložem, má být větší jak 90°.

Ve skalnatém a kamenitém podloží se musí pro trubky (mimo RC trubky) vytvořit po vybrání cca 15 cm vrstvy nové pískové či štěrkopískové lože, srovnané do správného sklonu a dle potřeby zhutněné.

Pro obsyp tvarovek se používá u všech druhů potrubí písek, pokud dodavatel tvarovky nestanoví jinak. Obsyp má přesahovat tvarovku o min. 20 cm na každou stranu.

Trubky NELZE pokládat přímo na beton či jiné pevné povrchy; pokud se např. v neúnosných zeminách použijí betonové desky, musí se na nich vytvořit 15 cm pískové či stěrkopískové lože.

OBSYP A ZÁSYP POTRUBÍ

Použije se zemina odpovídající specifikaci pro účinnou vrstvu a daný druh potrubí. Sype se z přiměřené výšky, aby nedošlo k poškození či pohybu potrubí. V okolí trubky nesmí vzniknout dutiny proto pro zásyp nelze použít materiály, které mohou během doby měnit objem nebo konzistenci (např. zeminu obsahující kusy dřeva, led, organické či rozpustné materiály).

Vodovodní potrubí nesmí procházet zeminou kontaminovanou organickými látkami. Takovou zeminu nelze v obsypech použít. Zásadně platí, že výkopek nevhodný pro zásyp se musí nahradit vhodnou zeminou.

Podle ČSN 73 6006 (8/2003) je vhodné označit potrubí výstražnou fólií, položenou nejméně 20 cm nad vrcholem trubky:

Pro horní zásyp potruí se použije materiál a způsob hutnění, který odpovídá použití dané plochy. Od 30 cm krytí lze hutnit i nad trubkou.

SPOJOVÁNÍ

PE trubky a tvarovky se spojují svařováním nebo mechanicky (svěrné spojky kovové nebo plastové, přírubové spoje s použitím navařeného lemového nákružku)

LEPENÍ POLYETYLÉNOVÝCH TRUBEK NENÍ DOVOLENO!

Výhodou spojování svěrnými spojkami je možnost kombinace různých SDR, případně též různých materiálů. Svěrné spojky mohou být kovové nebo plastové, výhodné bývá rozebíratelné provedení. Správně instalované spojení má stejnou nebo vyšší pevnost v tahu, než samotné spojované trubky.

Při spojování se řiďte pokyny výrobce tvarovek. Velmi důležitá je čistota komponentů. Pro správné spojení je nezbytné označit si hloubku zasunutí (fixem, tužkou). Pokud trubka bude zasunuta málo, může spoj vykazovat velkou tahovou pevnost, nemusí však těsnit.

SVAŘOVÁNÍ

Trubky a tvarovky z HDPE lze svařovat natupo nebo elektrotvarovkami, vyjímečně se používá svařování polyfúzní (nátrubkové svařování).

Vzájemné svařování trubek a tvarovek z HDPE100 a HDPE 100 RC není omezeno. Nelze svařovat polyetylén s polypropylénem.

Též nelze vzájemně svařit trubky nebo tvarovky z lineárního (HDPE, lPE, PE80, PE100) a z rozvětveného polyetylénu (LDPE, rPE, PE40). Pro spojení nesvařitelných trubek HDPE a LDPE použijte výhradně mechanické spojky.

OHÝBÁNÍ TRUBEK / ZMĚNY SMĚRU POTRUBÍ

Ke změně směru se používají příslušné tvarovky. Je nepřípustné provádět na stavbě tvarování trubek za tepla. Velká pružnost HDPE dovoluje provést změnu směru nebo kopírovat terén tvorbou oblouků o poloměru R. Poloměr ohybu závisí na průměru trubky a na teplotě, nezávisí na tlakové třídě trubky.

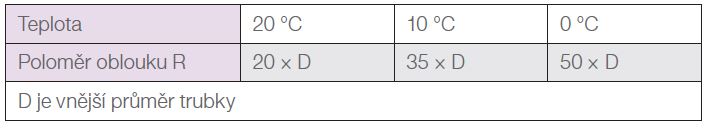

DOVOLENÉ POLOMĚRY OHYBU

Vhodným provedením oblouků při výkopových prácech lze uspořit spotřebu tvarovek i trubek, proto je potřeba věnovat mu pozornost již při návrhu výkopu.

DOPRAVA, SKLADOVÁNÍ A MANIPULACE

  • Trubky musí při dopravě a skladování ležet na podkladu celou svoudélkou, aby nedocházelo k jejich průhybům. Ložná plocha vozidel musí být bez ostrých výstupků a podklad při skladování nesmí být kamenitý. Podložené trámky by neměly být užší než 50 mm.
  • U trubek v tyčích je nutné zabránit ohybům na hranách a kmitání volných konců trubek. Konce trubek přesahující ložnou plochu vozidla o více jak 1m je proto nutné podepřít.
  • Trubky se nesmí při nakládce a vykládce shazovat nebo tahat po ostrém štěrku či drsném podloží.
  • Maximální skladovací výška trubek vybalených z palet je 1,6 m, boční opěry by přitom neměly být vzdáleny přes 3 m od sebe.
  • Delší skladování trubek na přímém slunečním světle může způsobit změnu barvy.
  • HDPE potrubí může být skladováno a manipulováno i v zimě až do – 20 °C. Je ale nutné dodržet předepsané teploty pro svařování a jiné operace.
  • Výrobky musí být chráněny před stykem s rozpouštědly a před kontaminací jedovatými látkami.
  • Ochranná víčka se mohou z trubek a tvarovek sejmout až těsně před použitím.
  • Trubky v návinech se skladují nastojato, zajištěné proti pádu, nebo naležato až do výšky 1,6 m. Návin při skladování nastojato nesmí zatěžovat konce potrubí.
  • Před rozvinováním odstraňte pásku zajišťující vnější konec trubky a pak postupně uvolňujte další vrstvy. Doporučujeme uvolnit pouze tolik potrubí, kolik je momentálně třeba.
  • Pro rozbalování návinů se doporučuje odvíjecí zařízení (vozík), lze použít i pomalu jedoucí vozidlo.
  • Je nepřípustné odvíjet trubku ve spirále - hrozí “zlomení” trubky.
  • Při odvíjení nebo rovnání, zvláště při nižších teplotách, nesmí být trubky namáhány přílišným ohybem.
  • Doporučujeme odvíjecí vozík doplnit rovnacím zařízením.

POVOLENÉ POŠKOZENÍ TRUBEK PŘI POUŽITÍ PRO TLAKOVÉ APLIKACE

Maximální hloubka poškození stěny trubek:

  • FV HDPE 100 - jen dovolený obsyp: max. 10% tloušťky stěny
  • FV HDPE 100 RC - obsyp pískem: max. 15 % tloušťky stěny
  • FV HDPE 100 RC - jiný obsyp: max. 10 %
